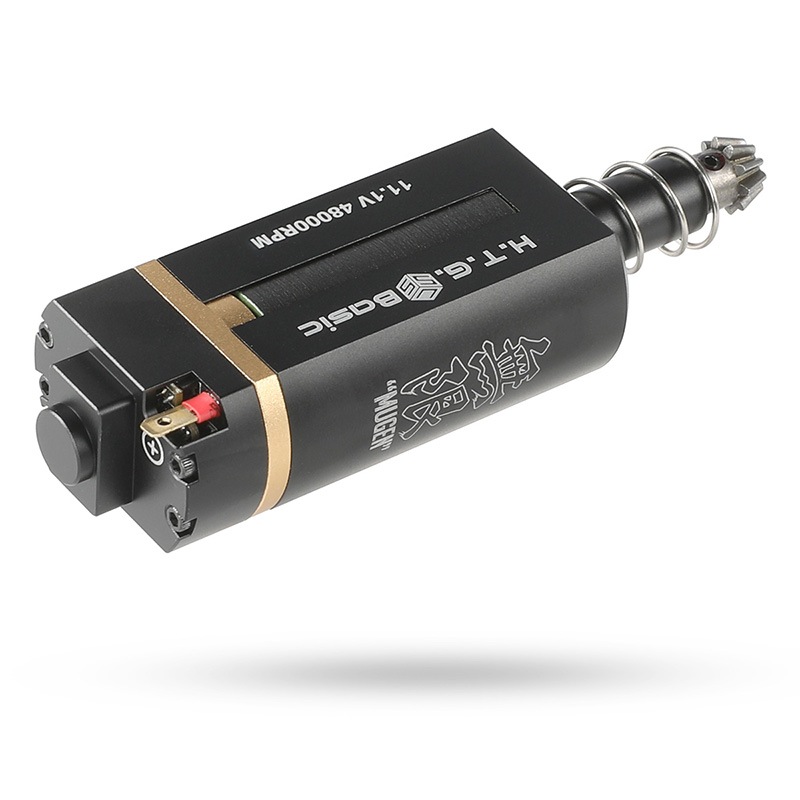

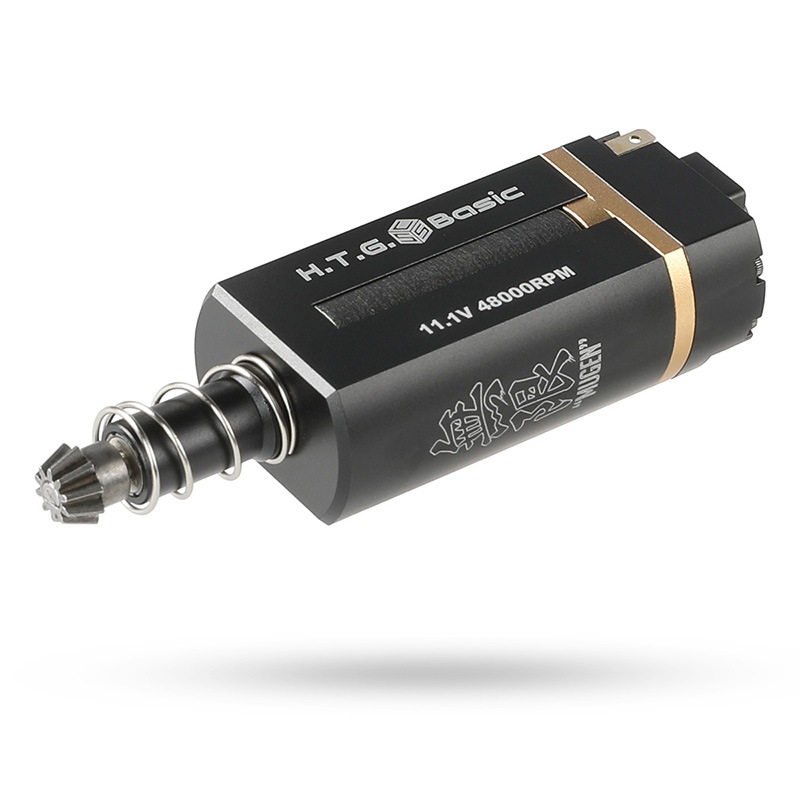

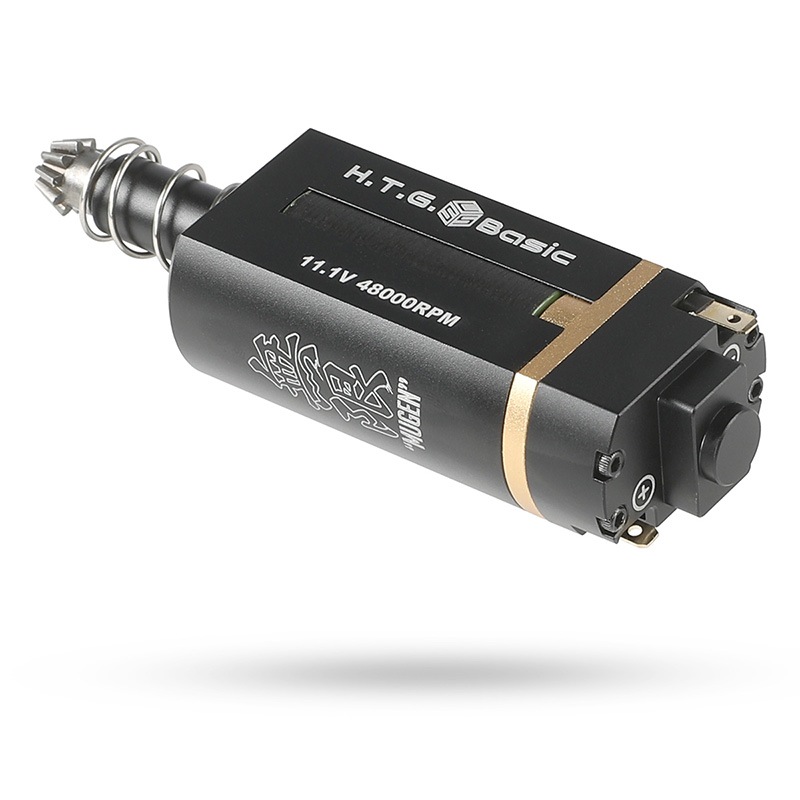

H.T.G.Basicブラシレスモーターは、数々の新機能と特徴を搭載した電動エアソフトガンに使用できる新世代ブラシレスモーターです。内蔵のマイクロコンピュータが回転を制御しますので、従来では考えらなかった新しい機能を搭載しています。従来のブラシモーターに比べ非常に高速な起動と、瞬時に最高回転数に達する特性から、ハイレスポンスが保証されます。さらに高効率であることから、モーターの温度上昇や消費電力が抑えられる特徴を持った新しいモーターです。
【ご注意】
このモーターは取り付け対象機種の特性から“上級者向け”商品とさせていただきます。
M4系電動ガンと市販のスリムグリップを使用します。
形状は従来型のスリムモーターを踏襲していますが若干形状が異なるため、グリップの加工(主にグリップ底板の回り止め、モーター位置決めネジ)が必要な場合があります。
取付機種のメカボックスやフレームの相性やグリップの取り付けなど加工や調整が必要な場合があり、配線の取り回しなどスペースが狭くシビアになります。
モーター単体での動作以外で相性などの保証は承りかねます。
また、技術的サポートしておりませんので、取付および調整・加工・セッティングがご自身できる方のみお買い求めください。
【装着確認機種】(参考情報)
・東京マルイ スタンダードM4・次世代M4 グリップの底板回り止めに若干の加工、配線長の調整。
・DE Airsoft AR15・AX//15・PDX・MDX ・ハニーバジャー グリップ底部の回り止めに若干の加工、配線長の調整。
・ARES SCAR(スリムモーター仕様)底板の配線押さえを若干加工、ほぼそのまま取り付け可能。
・ギアノイズなどはスリムグリップと本体の取り付け状態に依存します。
【最高回転数・起動トルク設定機能】

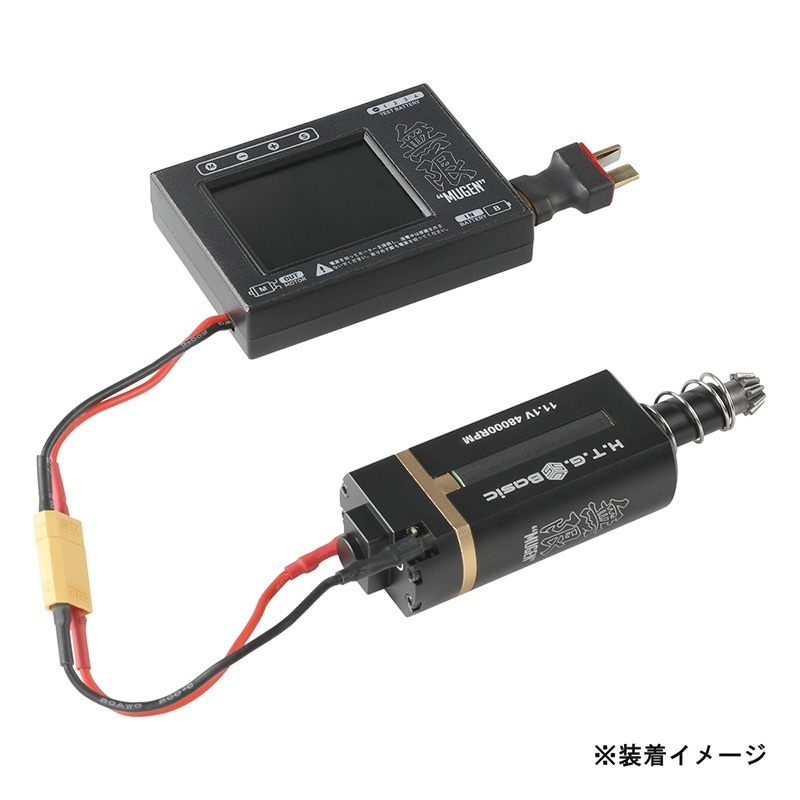

・専用コントローラー“無限コネクト”(別売)を使用して11.1V時10000〜48000rpmの範囲で最高回転数を設定できます。
・起動トルク調整機能によりメカボックスの構成に合わせてトルク10〜100％で調整できます。
【逆転防止機構】
・モーター軸には逆転防止機構(特許第6620956号使用許諾済み)が内蔵されており、従来の逆転防止ラッチは不要になりますので、より静かな動作と更に正確なプリコッキング調整が可能となりメカボックスの性能を大幅に向上させます。
【高回転・ハイトルク】
11.1V時で10000〜48000rpm 最大トルク1831g･cm
従来型薄型モーターでは考えられない高回転とハイトルクを低消費電力で実現しています。
起動トルク設定を行うことによりソフトスタート設定はメカボックス内部部品の寿命を延ばし、消費電力を低減します。また、ファストスタート設定は、素早いトリガー反応を提供します。

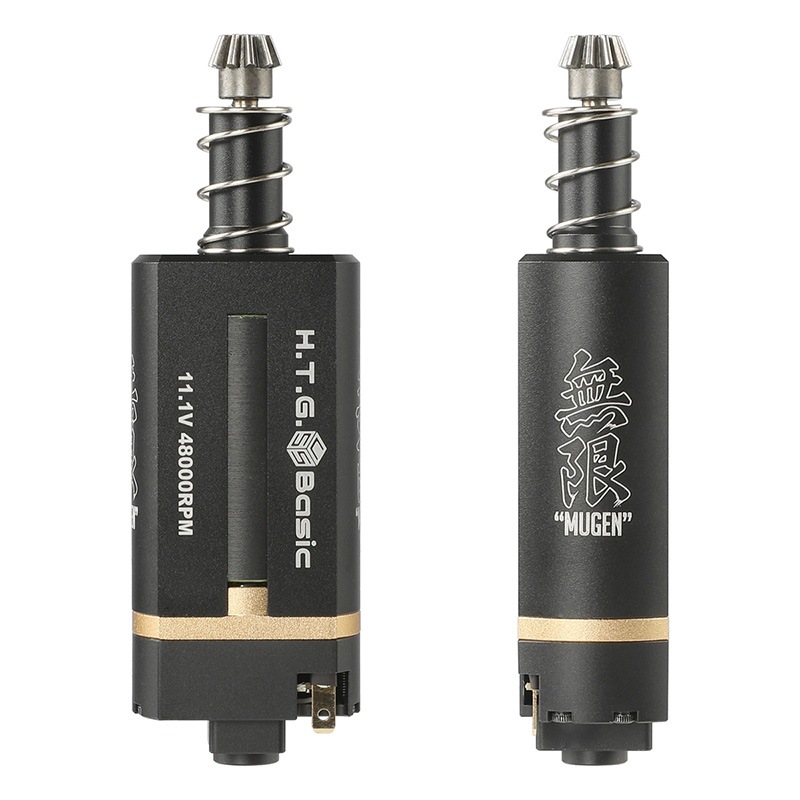

【CNC切削一体型モーターケース】
・CNCアルミ切削しのモーターケースは、高精度・高剛性に加え高い放熱性を備えています。またブラックを基調としゴールドのアクセントを加えたデザインとしています。
・一体型ケースにより、回転軸のズレによるフリクションロスを低減させ効率を高めています。
【高精度シャフトとピニオンギア】
・高精度一体型モーターシャフトは高い剛性を備え、精密な加工が施されています。
・スチール製D型ピニオンギアを工場装着済みとしています。
・D型ピニオンシャフトは交換性と汎用性を高めています。
【更なるメリット】
ブラシレスモーターの構造から、回転するローターが軽量化され、慣性重量が少なくなっています。その結果、レスポンスが向上するだけでなく、モーターの起動や停止時に発生するグリップのねじれ動作が抑制され、命中精度の向上も期待できます。
また、薄型グリップを装着することにより、電動ガンでありながら、GBBや実銃に匹敵するグリップフィーリングを得ることができます。
【電子トリガー対応】
Eshooter製電子トリガーでは従来では不可能と言われていた効果的な電磁ブレーキが搭載され、トリガーOFFやセミカット時に素早く停止させますので、射撃フィーリングが向上します。
他社製電子トリガーへの対応(2024年12月現在当社調べ)
ブラシモーターと置き換えて使用できるように設計されていますが、電子トリガーの出力特性によっては動作不良や故障が発生する場合があります。
また、アクティブブレーキがOFFにできる機種はOFFにしてください。
〇GATE TITAN・ASTER：GCSアプリがブラシレスモーター自動対応となっています(ASTER2のスマートコントロール機能は使用できませんがモーター自体は使用できます)
〇Jefftron製 Leviathan：ブラシレスモーターモードで使用してください。
▲PERUN HYBRID アクティブブレーキOFF ROF設定100％で使用してください。
▲不知火商店 陽炎シリーズ メーカー様検証中
他社標準搭載電子トリガー等への対応は未検証です。
〇当社検証済み ▲未検証・メーカー発表情報より。
・アプリケーションやプログラムの変更などにより使用できなくなる場合もあります。
・詳しくは電子トリガーメーカー様にお問い合わせください。
--性能諸元--
対応電圧：7.4V〜11.1ｖ
使用バッテリ：7.4V〜11.1Vリポバッテリー専用
※7.4Vバッテリーでも使用できますが、薄型モーターは低電圧のトルクが低く起動しない場合がありますので、11.1Vを推奨します。
定格無負荷回転数設定(11.1V時)：10000〜48000rpm(デフォルト値：48000rpm)
起動トルク設定：10〜100％(デフォルト値：60％)
--実測データ--
11.1V・()内は8.4V(7.4Vリポバッテリ使用を想定)
無負荷回転数：48000(36000)rpm
無負荷電流：4.5(4.0)A
--最高効率出力--
効率：72.1(72.9)％
最高効率回転数；42900(31530)rpm
最大効率トルク；406(376)g･cm
最大効率時電流：22.5(19.8)A
最大効率出力：176(122)W
--最大出力--
効率：45.9(46.2)％
最大出力回転数：23950(18075)rpm
最大トルク：1831(1682)g･cm
最大出力電流値：81(69.2)A
最大出力：421(274)W
注：拘束トルクは回路保護装置が作動するため測定できません。
【セット内容】

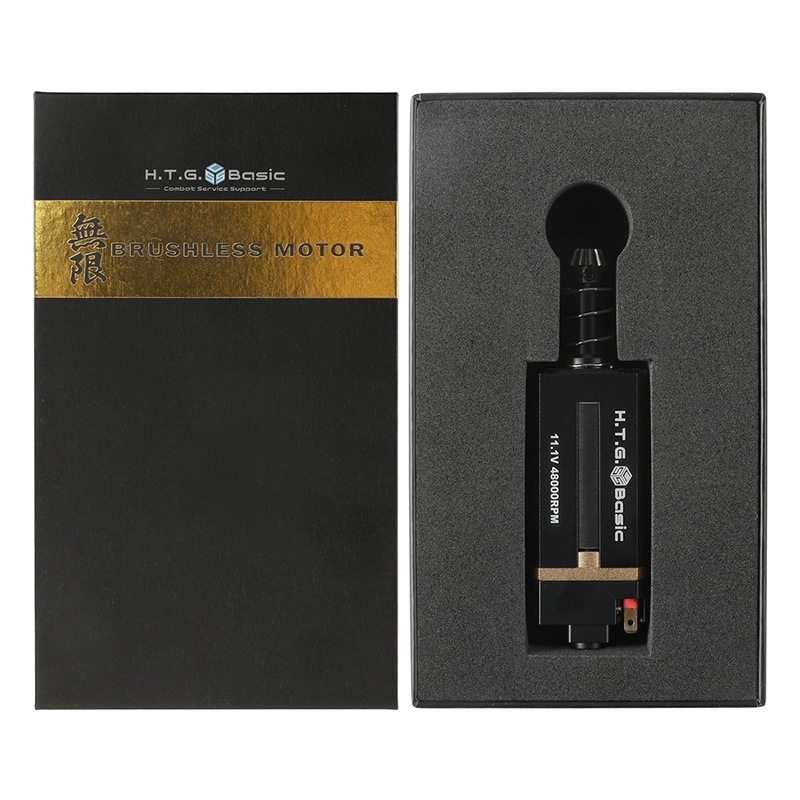

・無限ブラシレスモーター スリム×1
・オーナーズカード×1
・特製ステッカー×1
・サポートカード×1
【ご注意】
・必ず説明書を読んでからご使用ください。

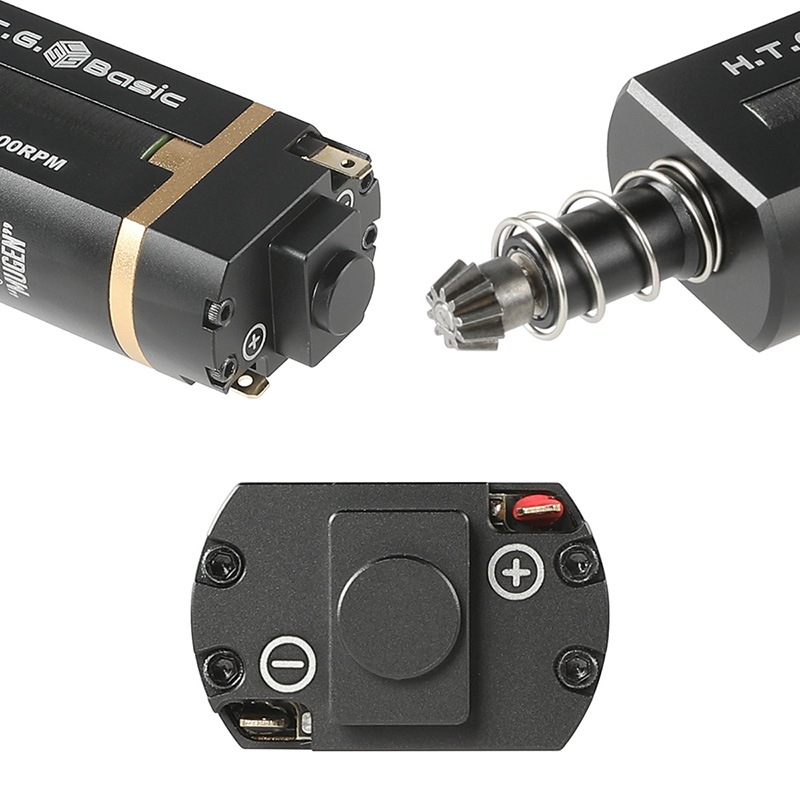

・配線の逆接続はモーターが故障します。
・取扱説明書は付属のオーナーズカード記載のQRコードからダウンロードしてください。
・この商品は上級者向けです。組立てや取り扱いには十分な技術的理解と注意が必要です。
・不適切なセッティングや取り扱いは、エアソフトガンの損傷を起こす可能性があります。
